过流保护对电源来说是一种标配了，可以说所以的电源都会有过流保护功能，过流保护可以分为关断保护与限流保护两种。

关断保护是，当过载后，电路检测到电源过流了，电源芯片停止PWM，过流故障解除后也不会重新恢复正常。

限流型由于其具有电流下垂特性，故障解除后开关电源能自动恢复工作，因此现在应用比较广泛。现在很多芯片有两个检测点，第一检测点检测电流过流后关断当前PWM，当过流恢解除后，PWM恢复正常，当到第二检测点触发后，芯片PWM停止并锁死，必须AC断电才能重启。

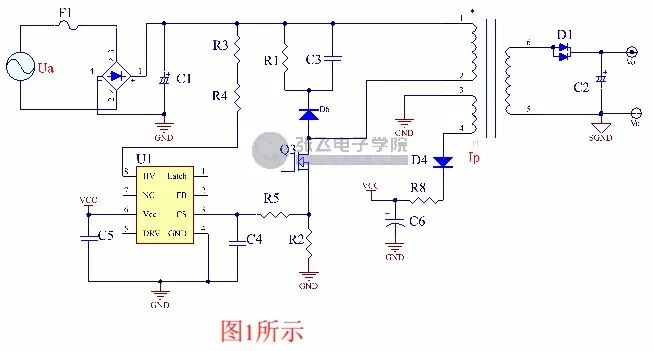

限流型电源检测来说，大多时候我们是在MOSFET下串联一个功率电阻，然后用RC滤波后给芯片过流检测点。图1中的R2就是限流电阻，R5与C4组成RC滤波器。

R2的电阻在选择的时候需要注意几个事项：

1、限流电阻R2的阻值

2、限流电阻的功率选择

3、限流电阻的材质

限流电阻的阻值选择，要根据原边最大峰值电流Ipk与CS脚检测的过流电压来，一般电阻上的最大电压取CS过流保护点电压的70%，然后根据设定的电压与电流计算出来阻值，我们知道阻值后，根据原边有效值电流可以计算出实际每个周期的功率，根据实际功耗去选取电阻所需要的功率，选取的功率是实际功率的3-4倍。

限流电阻选阻值与功率选取好后，就需要选取材质了，限流电阻可以用插件也可以用贴片，用插件电阻时候需要注意不能用有感电阻，这是特别需要注意的地方。

这颗电阻选取一个要求精度1%，并且是无感电阻。如果用了有感电阻会出现什么情况我们来分析下：

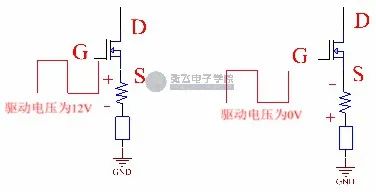

首先当驱动为高电平的时候，假设G对地有一个12v的电压，当MOS管开通的时候，因为di/dt比较大，有感电阻的电感可能出现上正下负的电压，这个时候GS点电压就小于12V。

当驱动为低电平的时候，G对地是0V电压，MOS管关断，这时候寄生电感出现了上负下正的电压，因为MOS管关断，没有电流流过，那限流电阻的电压是0V，那么S极就出现了一个负压，而G极是0V，那GS间的电压与寄生电感上的电压幅值一样，如果寄生电感大的话，有可能出现二次开通现象。所以选取电阻时需要选取无感电阻。

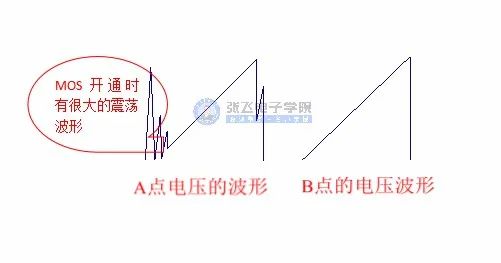

限流电阻连接一个RC到芯片，这一个RC的作用是用来滤波作用的，现在很多的芯片都会有一个前沿消隐功能，但是前沿消隐的时间不一定足够所以还是有加了RC，我们可以看下面的图，限流电阻上的电压波形有一个很大的震荡，有时候这个震荡的尖峰会超过我们的限流电压，但是这是寄生参数引起的，一般很难控制，加RC滤波后，到B点的波形就没有了这一个震荡，被RC滤除了。RC的是根据截止频率来设计得，一般是开关频率的10-30倍，如果是60kHz的开关频率时，我们会选择1k电阻与100pF电容，大概的截止频率1591kHz。

前沿消隐是芯片的功能

这一个功能就是芯片在发出驱动波形MOS管开通后，一段时间不去检测是否过流，这个时间大概是200-300nS，不同的芯片有所不同。

随功率的增大，原边的MOS管的电流也会变大，那么我们的限流电阻上的损耗就会增加，当达到一定值后，限流电阻需要选取非常小的电阻值，可能这一电阻值小到PCB上的走线的寄生电阻都会在这一阻值上占一定比例，这时电阻就不好去选取了。这个时候就不再选用限流电阻，而改用的互感器来做限流，互感器本身就是一个磁性器件，通常是1:100的比例，它是有电感量的， 我们前面分析过MOS管串联电阻的时候，电阻不能用有感的，现在互感器本身就是一个电感，那么我们就需要改变接法了，如下图所示：

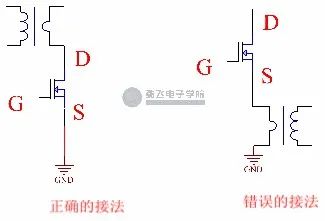

互感器应用的时候就需要注意了，他的应用是不能与MOS管S极连接，一般都是连接到D极，原因与接了有感电阻是一样的道理。
